弱电总包
巡更管理系统
2015/1/14 发布人: 管理员 来源:本站


一、系统概述

现代化的企业需要有一个安全、高效的办公环境。随着企业规模的逐步扩大,怎样更好地加强公司内部安全管理,已成为困扰每个企业管理者的问题。非接触式感应卡在线巡更管理系统是新型现代化安全管理系统,它结合计算机技术、网络通讯技术、自动控制技术和智能卡技术于一体,是实现安全防范管理的有效措施,已广泛应用于银行、宾馆、高档写字楼、智能化小区、工厂等重要场所。

二. 系统组成

智能巡逻管理系统软件:安装在中控室电脑上

手持式无线巡检器:巡逻人员巡检作业时使用

巡检点信息卡:安装在需要重点检查的地方

人员卡:用于识别巡检人员的身份

事件夹卡:用于记录巡检时发生的事件及巡检点的情况

通讯座:传输巡检器内的数据到巡逻管理系统软件内

标识牌:标识信巡检点的位置

夜光标签:用于在黑暗的地方指示巡检点,便于巡检员操作

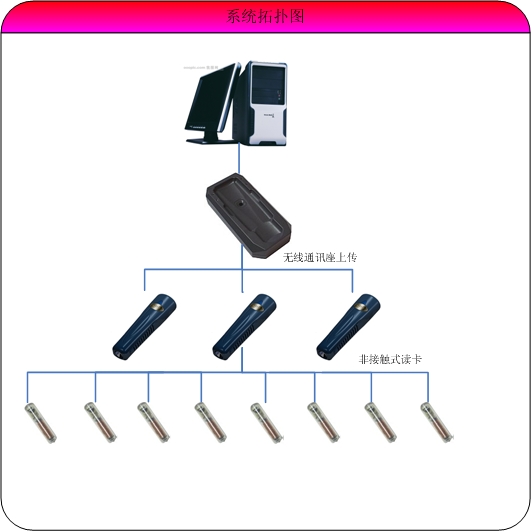

三、系统拓扑结构图

系统工作原理

本系统利用先进的非接触感应卡技术开发的管理系统,可有效管理巡检员巡视活动,加强保安防范措施 。电子巡逻巡检系统主要用于安全巡逻和巡检工作的记录考核,由感应式智能巡逻管理系统软件、巡检器和各种射频卡构成。其基本的原理就是在巡逻线路上安装一系列代表不同点的射频卡(又称感应卡),巡逻到各点时巡逻人员用手持式巡检器(相当于刷卡机)读卡,把代表该点的“卡号”和“读卡时间”同时记录下来。巡逻完成后巡检器通过通讯线把数据传给计算机软件处理,就可以对巡逻情况(地点、时间等)进行记录和考核。系统软件采用智能排班、自动数据处理及核查,一目了然地显示巡更人员是否按照要求的时间、路线巡查,有没有未巡、漏巡、迟到、早到、顺序走错等情况,操作非常简单。可轻松地选择不同时间段,线路,巡逻点,巡逻人员等要素进行查询和统计,是业内真正具有全面管理功能的巡逻管理软件。软件设置三级使用权限区分使用者。 软件有数据自动备份功能,备份数据切换功能。在实现全面的管理功能的同时,我公司还针对行业用户开发了多种网络版软件,可以通过电话Modem或局域网或无线GSM网等方式来实现总部的远程管理。

四、巡更管理系统软硬件配置

1、智能巡逻管理系统软件

1、人性化设计,实现了智能化操作。

2、智能排班考核功能,只要一次排班就可长久使用,不必反复排班。

3、软件可自动对巡更情况进行核查,如是否巡查,是否准时,早到还是迟到,何时巡查,谁巡的,有无漏巡,是否按规定的顺序巡查等,一目了然。

4、强大的数据统计分析功能;灵活方便的发卡功能;数据高度安全;软件免维护。

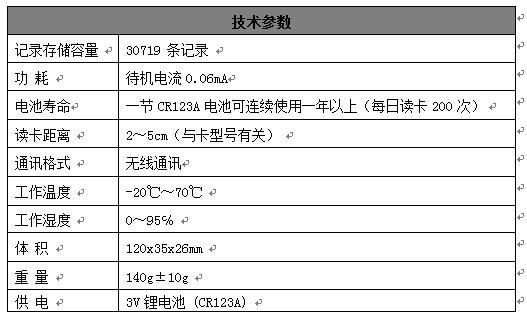

2、(超级坚固型)巡检器

1、采用感应卡技术,自动感应,无需按键,连续自动探测读卡,使用方便。

2、射频卡不用充电,寿命长达20年,可以埋入墙内,用水泥

封上,防止人为破坏,不受灰尘、雨雪等天气影响。而传统的

信息钮由于必须与巡更机接触,必然是暴露的,这样就很容易被破坏。

3、防止破坏,超强不锈钢内胆,浇铸弹性橡胶外壳,内部填充柔性硅胶,器件环氧固化,超级抗摔。同类产品一般不具备抗摔性。

4、完全防水,完全密封设计,实测可在水中使用。同类产品一般不防水。

5、超低功耗,不用充电,使用相机通用电池(CR123A)可连续工作约一年,用户可自行更换电池。同类产品一般容易被耗电。

6、数据安全,采用先进的Flash存储技术,不用保电可以永久反复保存近3万条记录。而同类产品一般采用保电RAM,只能存数千条记录,且数据容易丢失。

7、可以方便地通过刷事件卡输入巡更点和巡更途中的各种事件。(配合软件中独有的设置事件本功能)

8、无线传输,无接口,零功耗无线通讯,不用消耗巡检器的电能即可实现数据的无线上传(通过BS-1000, BS-3000, 或BS-4000等无线通讯座),使用方便,防止破坏。

3.巡检点

射频卡不用充电,寿命长达20年,可选用多种类型可以埋入墙内,用水泥封上,防止人为破坏,不受灰尘、雨雪等天气影响。而传统的信息钮由于必须与巡检器接触,必然是暴露的,这样就很容易被破坏。

墙外安装标识牌,如图:

规格:8.5cm*8.5cm

作用:1、标识信息钮位置

2、保护墙内信息钮

3、体现巡更管理系统的工程形象

4、人员卡

1、型号推荐使用EMID异形卡(配钥匙环)

2、外型美观,携带方便,外表面有号码印刷。

3、使用人员卡可以实现多人共用一台巡更机。可以把巡更计划

安排到人,责任落实到人。(或)型号推荐使用EMID厚卡(配

挂带)外型大方,携带方便。使用人员卡可以实现多人共用

4、一台巡更机,可以把巡更计划安排到人,责任落实到人。

5、事件夹卡

 BCE-6事件夹由巡检人员随身携带,便于记录巡逻线路上所发生的特殊事件(如:邻里纠纷,失窃,漏气,等等)。此夹由真皮制作,内部一侧镶有六枚射频卡,另一侧有透明塑料薄膜,可放入写有每个射频卡所代表的事件的纸卡。夹内所用的射频卡为特制的近距离类型,以避免多卡信号混乱。型号推荐使用钥匙牌卡。用一组钥匙牌卡来代表巡检中遇到的情况,刷卡记录,自动记录位置和时间,方便查询。

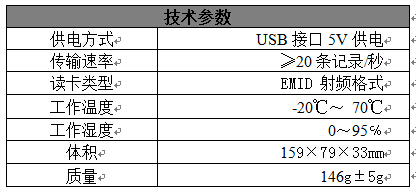

6、通讯座

1)提供无线传输方式,让巡更巡检器设计达到完全无接口,防止破还。

2)无须外部供电,采集数据时不消耗巡更巡检器内的储电。

3)4个LED指示灯,助于识别数据传输状态。

4)全塑压制,可靠性高,外型高档。

五、软件系统介绍

系统简介及功能结构

电子巡逻巡检系统是监督考核巡逻人员工作情况的智能管理系统,由感应式智能巡逻管理系统软件、巡检器和各种射频卡构成。其基本的原理就是在巡逻线路上安装一系列代表不同地点的射频卡(又称感应卡),巡逻到各点时巡逻人员用手持式巡检器(相当于刷卡机)读卡,把代表该点的“卡号”和“读卡时间”同时记录下来。巡逻完成后巡检器通过通讯线把数据传给计算机软件处理,就可以对巡逻情况(地点、时间等)进行记录和考核。

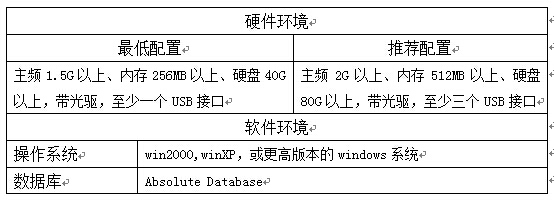

运行环境

1、主界面

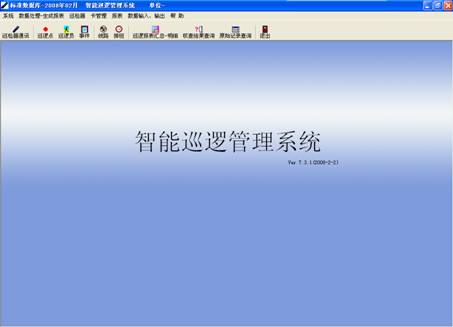

登录软件后,打开软件主界面(如图5-1),这时我们可以操作软件进行相应设置等操作了。注意:软件正式使用前,如果有特殊的需要,应该进行系统设置和功能设置。设置软件时需要用“管理员”或“超级用户”身份登录软件。



图5-1

2、系统设置

系统设置主要涉及主界面的显示设置、数据备份和一些功能性的设置用来达到使用者的使用方便。主要分为系统标识、数据库备份文件夹、当前库保留、历史库文件夹等内容。

3、巡检器通讯

打开软件,在软件主界面点击 “巡检器通讯”菜单,进入软件的“巡检器通讯”界面,用随机佩带的专用USB通讯线,一端接到计算机的USB口上,(USB线直接插计算机的USB口,USB需要安装驱动,在软件安装的时候会有提示,请参考“安装与初始化”)一端接到通讯座(数据采集器)上。将巡检器放入通讯座(数据采集器)中,软件会自动检测并查找“巡检器”。

4、巡检器设置

“巡检器设置”可以把“巡检器”和“线路”及“巡逻员”进行绑定设置。此功能可设置也可不用设置,具体情况可根据自身情况来选择是否进行设置。此项设置适用于单机、单人、单线路。也就是说:每个巡逻员一根巡检器来用来管理一条或多条线路。绑定后此巡检器的所有巡逻的数据信息归绑定的人员所有。

5、初始化

初始化功能中包括校时、巡检器初始化和通讯座初始化。

6、巡逻员设定

点击主界面中的“巡逻员”按钮,系统会自动选择连接的硬件设备的对话框。当系统找到硬件设备后就可以进入 “巡逻员信息”设定界面。也可点击“跳出”直接可以进入 “巡逻员信息”设定界面。

巡逻员与卡号的对应有两种方法:

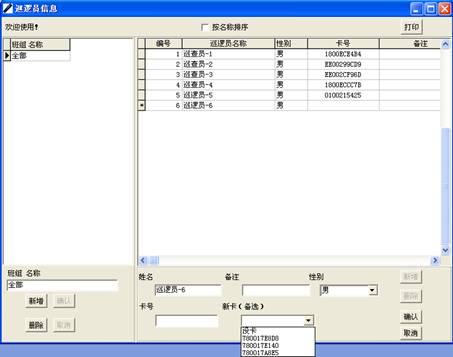

1):先把信息钮按照一定顺序读入“巡检器”中,再将巡检器中的数据通过“巡检器通讯”传到计算机软件中,最后在“巡逻员”设定项目中的“卡号”中选定。将人员与卡号进行一一对应。(注:s型巡检器是采用无线方式上传数据,所以巡检器采集完数据后只需放在专用通讯座(数据采集器)中即可,点击软件中的“巡检器通讯”数据会自动上传至软件中,图5-2。



图5-2

2): 通过专用数据线,同“通讯座(数据采集器)”,打开软件进入软件主界面,点击“巡逻员”按钮打开“巡逻员信息”界面。点击“新增巡逻员”。将要设定的卡放在“通讯座(数据采集器)”的读卡部位,(四个指示灯中央部位)卡号会自动被读入到巡逻员设定“卡号”菜单中。点击“确认”巡逻员就会设置进去。

7、巡逻点设定

点击在主界面中的“巡逻点”按钮,系统会自动选择连接的硬件设备,进入“线路巡逻点信息”设定界面。(这里的新卡(备选)是在增加新卡的时候使用的)巡逻点与卡号的对应。实现方法同“巡逻员设定”相同。具体设置方法参考“巡逻员设定”。也可以对照巡逻点卡的卡号,在“卡号”项目中手动输入卡号来设定巡逻点卡。

8、事件设定

在软件主界面上点击“事件”按钮。系统会自动的寻找(连接的硬件设备。也可以单击跳出直接到“事件卡”设置界面,在“名称”栏目中输入“事件名”及在“备注”栏目中输入事件的简单说明,并为这个事件选择一张卡。然后选择卡号点击新增(注:事件窗口的左对话框里不显示出卡号是在右框里有一个单独的卡号对话框)新卡项的功能与巡逻员的新卡功能是相同的。

9、线路设置

线路设置就是对巡逻线路上所安装的巡检点进行编排,在核查结果里能够更清楚的查看每个巡逻点的巡逻信息。新增线路之后,点击“巡逻点”页面,可以从“可用巡逻点”选项中为线路新增巡逻点。一次可以选择多个巡逻点到线路里。用户新增的线路可以是无序的也可以是有序的。同一线路当中的巡逻点间隔、误差可以相同,也可以不相同。

10、电子地图

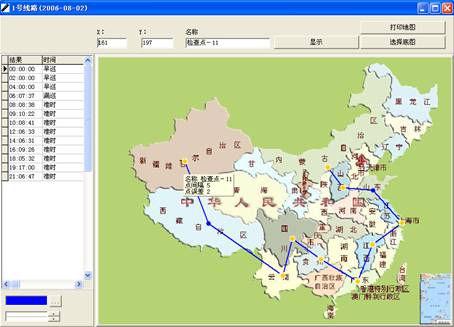

用户除了可以在“线路设置”对话框中设置线路的巡逻点外,还可以点击对话框上的“电子地图”按钮,在这里还可以进行图形化的形象设计如下图5-3。



图5-3

1、在“电子地图”中可以通过点击左上角的“选择底图”来根据需要改变底图。

2、可以通过点击“打印地图”来实现电子地图的打印。

3、选择日期,可以查看这一天的排班的图形化结果。

4、修改删除线路上的巡逻点

用鼠标选中某点,按鼠标右键,就可以进行“修改点”、“点顺序”、“删除点”的工作。可以选中某点,按鼠标左键,通过移动光标来调整点的位置。

通过左侧下方选择颜色来改变线路的颜色,颜色下面的数值可以手动输入来改变线路的粗细。

注意:线路红黑交替闪烁代表这条线路存在没有添加备注处理的“漏巡”结果。

11、排班设置

班次设置主要分为两个功能一个是给每条线路排班。另一个是给巡逻点设置班次,每个班次可以选择巡逻的工作日详细介绍。

12、优化数据库

优化数据库可以分为手动优化和自动优化。点击系统菜单下的“优化数据库”,此时执行手动优化,将上个月及以前的数据备份到历史库文件夹中,以便提高管理软件的运行速度。自动优化数据库是指按自然月来计算,每个月的 1号登录软件后,软件系统会自动优化数据库,即把上月数据以备份数据库的形式自动导出到历史库文件夹中,清除当前数据库内已经导出的数据。

13、切换数据库

数据库切换的功能是:将软件现有数据库切换到先前保留的历史库中,方便查看先前的历史巡逻信息。在切换到历史库中后,软件只有查询权限,在数据库切换过程中不允许“巡检器通讯”及“数据处理-生成报表”等操作,只是用于查询历史库中的历史信息。

14、数据处理-生成报表

“数据处理-生成报表”是把数据和制定的计划重新匹配。

15、原始记录

原始记录:巡检器上传的原始数据信息。

原始记录分为原始记录查询方式和简化的原始记录查询两种查询方式。

原始记录查询

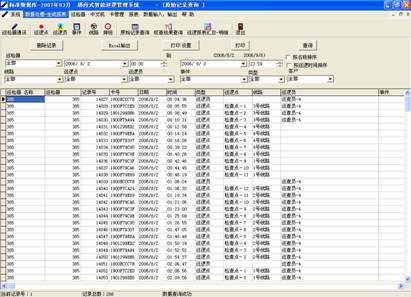

在软件主界面点击“原始记录查询”按钮打开“原始记录查询”的界面(如图5-4),可根据自身需要查找相关信息。

查询时可以按照不同类型查询原始记录,类型包括:巡逻点、巡逻员、事件、冲击、卸电池、装电池、改时前、改时后和新卡。



图5-4

简化的原始记录查询

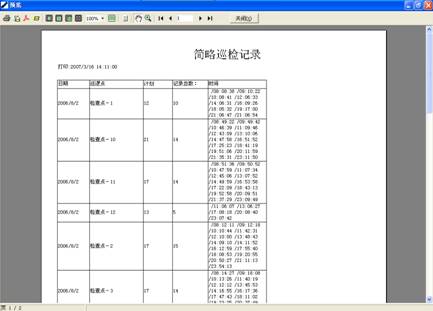

我们可以根据自己的需要来选择巡逻点、巡逻员、事件为条件来查看具体某一点的巡检记录(在想查看的点前的方框中打勾,也可以点击“全选”按钮将所有的点都选择上),可以通过日期的选择来查看具体某一时间段的所有巡检记录(可以通过选择对话框中的上方日期选项来选择具体日期段)。选择完成后点击“生成报表”按钮可将选中的记录生成报表。我们可以通过点击“打印预览”按钮来查看生成的报表。在生成的报表中巡检记录的显示方式是按点将所有巡检记录时间统一列出,请参考图5-5。



图5-5

16、如何查询数据结果

上传数据后就要对数据进行核查,也就是对巡逻结果的核查。当然用户还可以把巡逻结果以Excel方式输出或者打印出来备案,当作历史数据存档。下面详细介绍查询各功能。

核查结果的查询

核查结果查询就是查看数据处理之后的详细结果。核查结果默认的类型是“全部”,我们可以在“类型”中选择不同的类型情况来进行准确“查询”。也可以选定某一个时间段来进行数据核查。

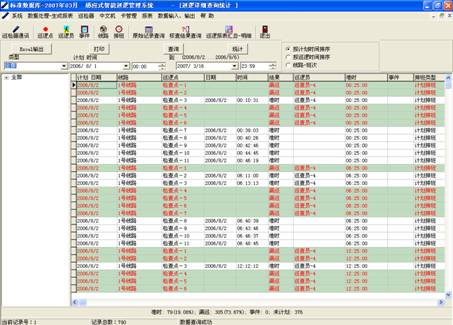

在软件主界面点击 “查询”按钮,进入查询界面。软件默认的数据类型是“全部”。点击“查询”按钮可以查看所有类型的核查结果,如图5-6。



图5-6

备注:  这里的核查结果是与我们前面讲过的线路设置和排班设置相关联,详细见“线路设置”“排班设置”。其中“结果”列包括“准时”、“早巡”、“晚巡”和“漏巡”。类型中包含“全部”、“所有不合格”、 “准时”、“漏巡”、“早巡”、“晚巡”、“未计划”等七项。我们可以根据不同的“类型”和设定“时间段”来查询我们想要的结果。

统计

把所有核查信息作统计得出一个准确结果,以及每条线路巡逻结果的准确率。

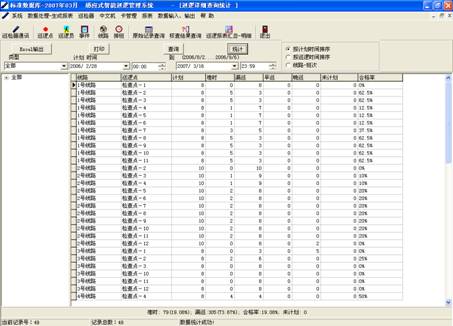

选中我们想要查询的某一时间段或某一类型数据,点击“查询”查看结果后,点击“统计”按钮就会把核查的详细信息作统计。可以统计一条线路的具体情况(如图5-7)。



图5-7

巡逻报表汇总-明细

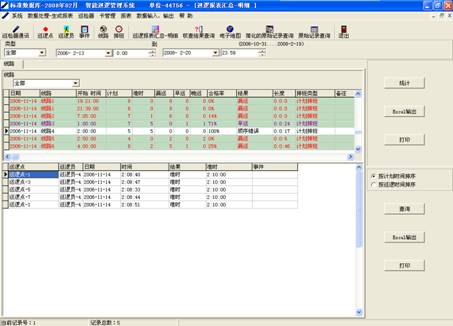

在巡逻报表汇总-明细中,上半部分可以统计出各个排班的信息,下半部分可以查看排班的明细记录。如图5-8



图5-8

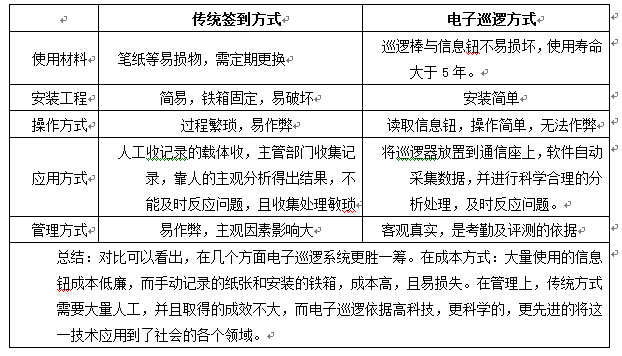

六、传统签到方式与电子巡逻方式的比较

    综上所述,电子巡逻管理系统无论是在真实性,可靠性,还是在传送的安全性与便捷性均是前二者所无法比拟的。在历史数据的处理与分析上电子巡逻的优点尤为突出,智能巡逻管理系统软件中可以设置计划功能,可以使历史数据与计划数据进行比较,可以自动生成巡逻人员巡逻情况报表,可以使管理者一目了然的清楚巡逻人员的工作状况。

七、信息钮在水泥部件上安装、固定的方法

1.安装、固定所使用的工具及辅助材料。

小型便携式800~1000W发电机一台;电锤一个;按所使用的电锤的卡头配置Φ8mm,长200mm的合金钻头;建筑胶或高标号水泥;另备毛刷,油漆、卷尺等。

2.信息钮的定位

定位高度要适中,位置、方向要统一。信息钮离地面1.4米左右;地埋标石上的信息钮离地面300mm左右。以便于巡检人员采集信息为准。

3.电锤钻孔

所使用的电锤应统一用Φ8mm的合金钻头,并定好尺寸,打孔深度30mm。

打孔时手持电锤应与地面平行,与水泥墙面或水泥杆表面垂直,不能歪斜。用力应平稳,进钻速度均匀,力争一次打成。如打出的钻孔直径小于10mm,可将电锤上的钻头在不通电的情况下放置在孔内再通电扩一下孔,使信息钮外径与孔径配合为好。孔打好后,要用小毛刷把孔内的灰土清扫干净。

4.信息钮的固定

根据打孔的实际深度,用适量的建筑胶(或水泥)加在信息钮的背面,然后将信息钮平整地放于孔内15-30mm,用建筑胶(或水泥)抹平,待水泥稍干贴上发光标签或用油漆作好标记。

5.信息钮安装后的检查及信息采集

   信息钮安装好后,用巡检器读一下该信息钮,若能有效读出,说明安装良好。安装时应仔细填写登记表,记录线路名称编号及记录人姓名等。

6.注意事项

施工时应从线路的起始端向末端方向进行,不要跳跃式施工。便于数据采集。

每天施工结束后,应将所用巡检器读取的数据通过通讯器传送至管理中心计算机进行登记、设置。

施工过程中不得用巡检器随意读取信息钮,以保证信息钮线路点编号对应,信息准确无误地采集入库。

在大理石等不便安装的位置也可用强力胶粘于表面。圆形孔卡可用膨胀螺钉紧固在墙体等物体表面。

信息钮距离金属物小于1cm时,读卡灵敏度将受到影响。

如在比较显眼的部位打孔,用白水泥抹平以保持墙体美观。
